Ein defekter Zigarettenanzünder, ein stummes Radio oder streikende Scheibenwischer? Keine Panik! Oft ist nicht das Bauteil selbst defekt, sondern lediglich eine Sicherung durchgebrannt. Wir erklären, wo du den Sicherungskasten beim Seat Ibiza V (Typ 6F bzw. KJ) findest, welche Sicherung für was zuständig ist und wie du sie in wenigen Minuten selbst wechseln kannst.
Allgemeines zur Sicherungsbelegung beim Seat Ibiza V
Bevor du dich auf die Suche nach dem Fehler machst, solltest du eine wichtige Besonderheit moderner Fahrzeuge kennen: Es gibt keinen allgemeingültigen Sicherungsplan für den Seat Ibiza 6F. Weil der spanische Kleinwagen auf der MQB-A0-Plattform des VW-Konzerns aufbaut, teilt er sich zwar die grundlegende Elektrik mit Schwestermodellen wie dem VW Polo oder Skoda Fabia, jedoch variiert die exakte Belegung der Sicherungen teils erheblich.
Ausschlaggebend hierfür sind das genaue Baujahr, die Motorisierung sowie die gewählte Ausstattungslinie. Zudem verzichtet Seat bei neueren Modellen oftmals darauf, einen detaillierten Belegungsplan auf die Innenseite der Sicherungsabdeckung zu prägen. Die in diesem Ratgeber genannten Belegungen decken die häufigsten Fehlerquellen ab, ersetzen im Zweifel aber nicht den Blick in die fahrzeugspezifische Betriebsanleitung in deinem Handschuhfach.
Hinweis: Alle Angaben wurden mit größter Sorgfalt recherchiert und zusammengestellt. Dennoch können wir keine Gewähr für die Vollständigkeit, Aktualität oder Richtigkeit der Informationen übernehmen. Beim Austausch einer defekten Sicherung ist unbedingt darauf zu achten, dass ausschließlich eine Sicherung mit den vorgeschriebenen Spezifikationen verwendet wird.
Wo ist der Sicherungskasten beim Seat Ibiza V (6F) zu finden?

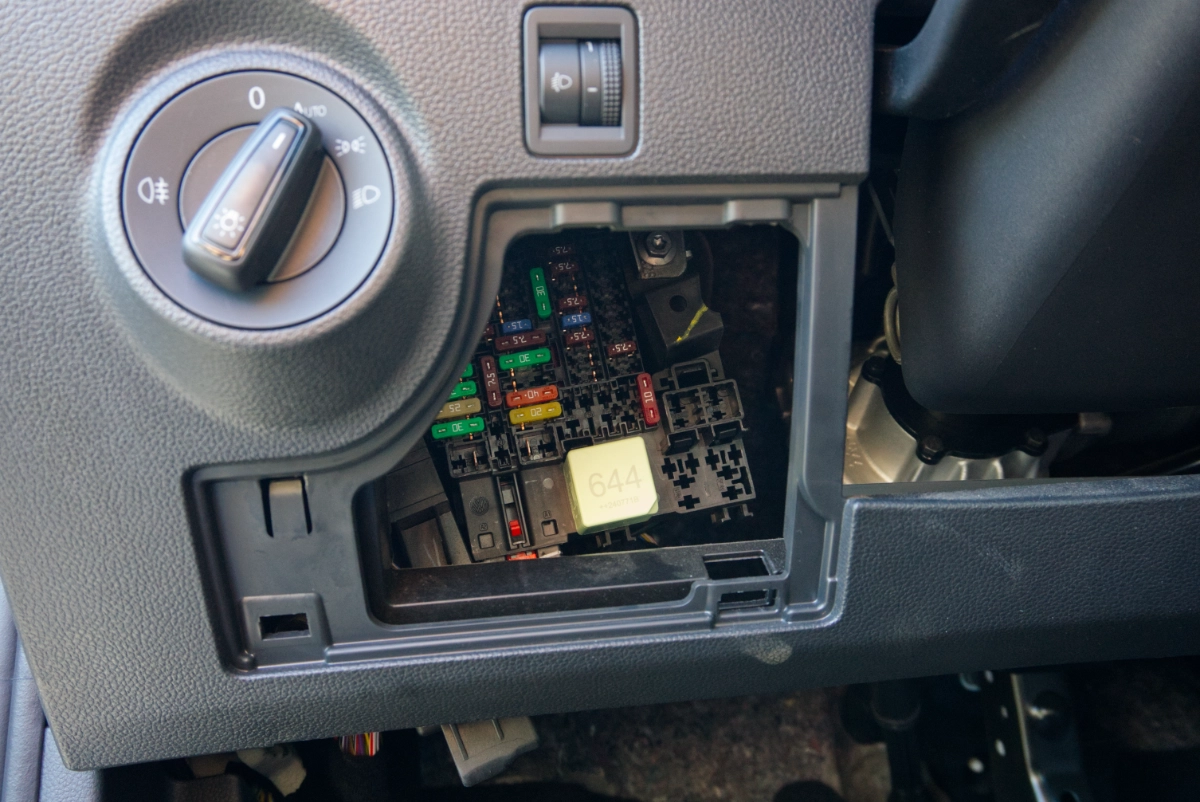

Bei nahezu allen Ausführungen des Seat Ibiza V (Typ 6F) gibt es eine Gemeinsamkeit, und das ist die Position der beiden (!) Sicherungskästen: Ein kleiner Sicherungskasten befindet sich im Innenraum, auf der Fahrerseite, und zwar im unteren Bereich des Armaturenbretts, links neben dem Lenkrad.
Hier sitzen die Kfz-Sicherungen für die Komfort- und Innenraumelektronik, etwa Infotainment, Beleuchtung und 12V-Steckdose. Der Kasten verbirgt sich meist hinter einer kleinen Kunststoffklappe oder einem Ablagefach. Du kannst die Abdeckung an der Oberkante fassen und mit einem leichten Ruck nach hinten abziehen. Dahinter werden die bunten Flachsicherungen sichtbar.
Werbung (Affiliate Link) / Letzte Aktualisierung am 26.06.2026 / Bilder von der Amazon Product Advertising API
Die unterschiedlichen Farben von Kfz-Sicherungen dienen nicht der Optik, sondern ermöglichen eine schnelle Zuordnung der jeweiligen Stromstärke. Jede Farbe steht für einen fest definierten Nennstrom in Ampere: Eine schwarze Sicherung ist beispielsweise für 1 Ampere ausgelegt, eine rote für 10 Ampere. Beim Austausch einer defekten Sicherung sollte daher stets eine Ersatzsicherung mit derselben Farbe beziehungsweise der identischen Stromstärke verwendet werden.

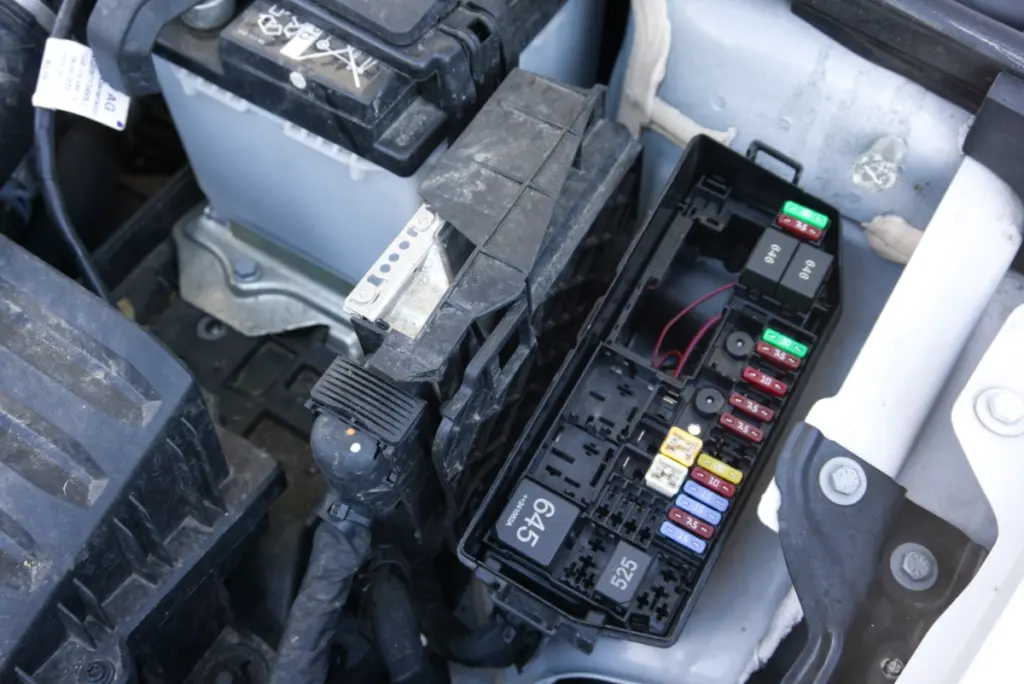

Der zweite, etwas größere Sicherungskasten des Seat Ibiza V befindet sich im Motorraum. Wenn du vor dem Auto stehst, befindet sich dieser Kasten auf der rechten Seite, neben der Autobatterie. Um die Abdeckung zu öffnen, musst du die seitlichen Arretierungen (Plastiklaschen) des schwarzen Deckels zusammendrücken, sodass du ihn nach oben abnehmen kannst.
Sicherungskasten beim Seat Ibiza V (seit 2017) im Detail
Unsere Übersicht der Sicherungsbelegung basiert auf den gängigsten und am häufigsten anzutreffenden Modellvarianten des Seat Ibiza. Weil die Belegung der Sicherungen im Laufe der verschiedenen Modelljahre mehrfach überarbeitet wurde, können je nach Fahrzeug Abweichungen auftreten. Im Zweifelsfall empfiehlt sich ein Blick in die jeweilige Betriebsanleitung des Seat Ibiza.

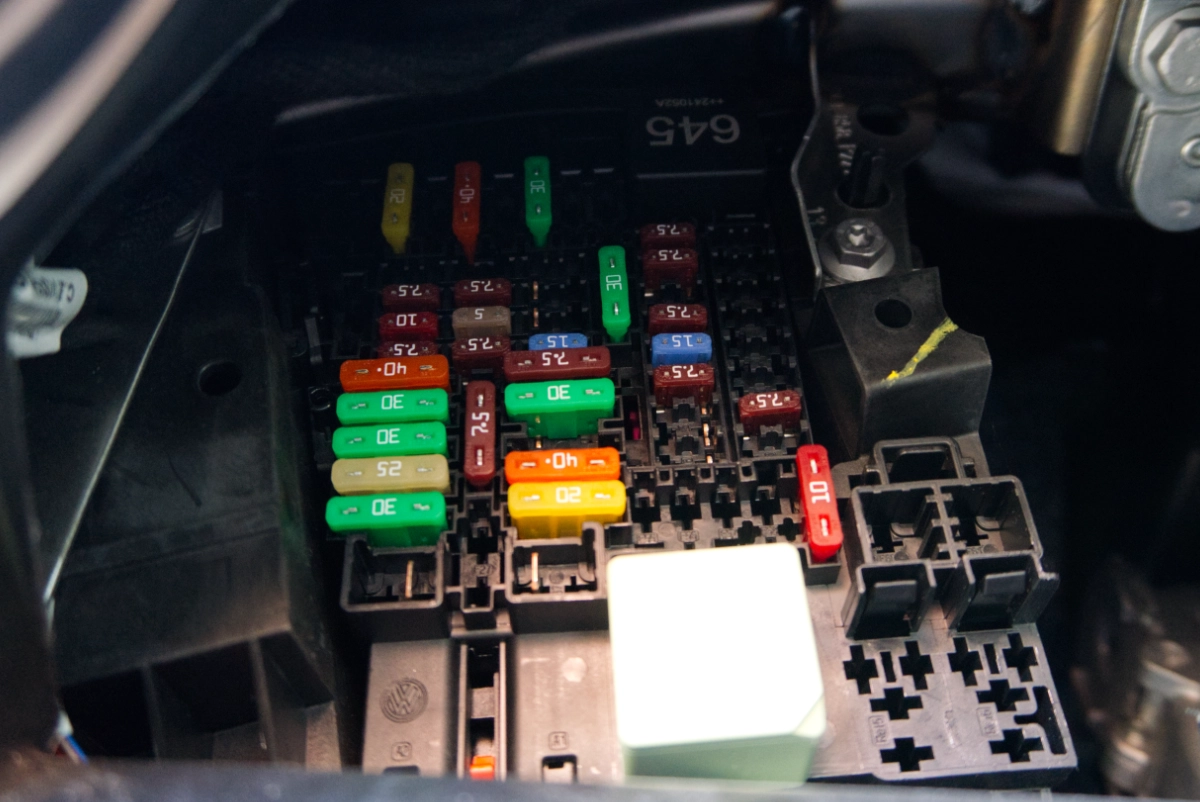

Die typische Sicherungsbelegung beim Seat Ibiza V (Innenraum)
Der Seat Ibiza der fünften Generation (Typ 6F bzw. intern KJ) besitzt in den meisten Fällen insgesamt zwei Sicherungskästen, von denen der kleinere vor allem für die elektrischen Systeme im Innenraum verantwortlich ist. Dazu zählen die Zentralverriegelung, die Fensterheber oder die Klimaanlage.
| Funktion | Nummer | Ampere |
|---|---|---|
| Anhängerkupplung/Abschlepphaken | 1 | 20 |
| Zigarettenanzünder/12-Volt-Steckdose | 2 | 20 |
| Soundverstärker | 2 oder 3 | 30 |
| Zigarettenanzünder/12-Volt-Steckdose | 4 | 30 |
| Panoramadach | 5 | 30 |
| Zentralverriegelung | 6 | 40 |
| Heizgebläse/Climatronic | 8 | 30 |
| Anhängerkupplung | 10 | 25 |
| Lichtschalter, LSS und SMLS Lenksäule, Diagnoseanschluss, Licht-/Regensensor | 13 | 7,5 |
| LSS Lenksäule: Schalter für Scheibenwischer | 14 | 10 |
| Kombi, Notruf (+NZ4) | 15 | 7,5 |
| Versorgung Lichter rechts | 16 | 40 |
| Fensterheber Türen rechts | 17 | 30 |
| Scheibenwischer | 18 | 30 |
| Radio, Multimediasystem | 19 | 25 |
| Heckscheibenheizung | 20 | 30 |
| SCR-Steuergerät | 21 | 30 |
| Rückfahrkamera | 23 | 7,5 |
| Connectivity Box, Anschluss für externe Audioquellen (Doppel USB), MIB-Bildschirm | 24 | 5 |
| Lenksäulenelektronik (MFL) | 25 | 7,5 |
| Gateway | 26 | 7,5 |
| Steuergerät adaptive Fahrwerksregelung | 27 | 7,5 |
| Sensor DWA | 28 | 7,5 |
| Signalhorn DWA | 29 | 7,5 |
| Klimasteuergerät 9AA/9AB | 31 | 7,5 |
| Climatronic-Steuergerät 9AK | 31 | 15 |
| LSS Lenksäule, ohne Kessy | 32 | 7,5 |
| Fensterheber Türen links | 33 | 30 |
| Versorgung Lichter links | 35 | 40 |
| Signalhorn | 36 | 20 |
| Steuergerät Sitzheizung | 37 | 30 |
| BCM Power C63 | 38 | 30 |
| BSD, PDC, MRR, PLA | 39 | 10 |
| Lichtschalter, Diagnoseanschluss, Leuchtweitenregelung, LSS Lenksäule; Leuchten, Halogenscheinwerfer, Rückwärtsgangschalter, elektrochrome Spiegel, RKA ohne Radio | 40 | 7,5 |
| Außenspiegelverstellung ohne Anklappfunktion | 41 | 7,5 |
| Kuplungspedal, Anlassermagnetschalter, Drucksensor AA | 42 | 7,5 |
| Relaisspule DWP, Heckscheibenwischermotor | 43 | 15 |
| Airbag | 44 | 7,5 |
| Voll-LED-Scheinwerfer links | 45 | 7,5 |
| Voll-LED-Scheinwerfer rechts | 46 | 7,5 |
| Lenksäulenverriegelung, Kessy-Steuergerät | 48 | 7,5 |
| Relais SCR | 49 | 7,5 |
| Wählhebel Automatikgetriebe, ZSS | 53 | 7,5 |
| Scheibenwaschpumpe | 58 | 20 |
| Beheizbare Außenspiegel | 59 | 10 |
| Anhängerkupplung | 60 | 30 |
| Anhängerkupplung | 61 | 30 |
Tipp aus der Praxis: Das Einstecken von billigen USB-Ladeadaptern oder defekten Dashcam-Kabeln ist einer der häufigsten Fehlerursachen für durchgebrannte Sicherungen. Wenn deine 12-Volt-Steckdose keinen Strom mehr liefert, dann prüfe als Erstes die Sicherung für den Zigarettenanzünder und entferne das minderwertige bzw. defekte Kabel so schnell wie möglich.
Das könnte dich interessieren
Auto riecht verbrannt? Ursachen, Maßnahmen & Lösungen
Die typische Sicherungsbelegung beim Seat Ibiza V (Motorraum)
Ergänzend zum Kasten im Innenraum verfügt der Seat Ibiza V über einen weiteren Sicherungskasten im Motorraum. Hier befinden sich auch sogenannte Hochstromsicherungen und Relais‘. Weil Fehler in diesem Bereich auch kritisch für die Fahrsicherheit (Motor und Bremsen) sein können, solltest du hier nur tätig werden, wenn du genau weißt, was du tust.
| Funktion | Nummer | Ampere |
|---|---|---|
| Einspritzmodul MPI-Motoren | 1 | 10 |
| Einspritzmodul TSI-Motoren | 1 | 15 |
| Einspritzmodul Diesel-Motoren | 1 | 30 |
| Ventil für Kraftstoffdosierung (TJ4/T6P/TJ7), Niedertemperatur-Kühlmittelpumpe (TJ4/T6P/TJ7); Öldruckregelventil (TJ1), AGR-Kühler (TJ1), Hoch- und Niederdruck-Wasserpumpen (TJ1), Relaisspule SCR | 2 | 7,5 |
| Lambdasonden | 3 | 15 |
| Pumpenrelais Benzinmotor (MPI), Pegel-Steuergerät (TSI und Diesel) | 4 | 15 |
| Druckwandler, EPW-Magnetventil, TOG-Sensor, PWM-Elektrogebläse, Ventil für Nockenwellenverstellung, Ventil für Aktivkohlebehälter und Öldruckregelventil (TSI) | 5 | 10 |
| Zündspulen (MPI und TSI) | 6 | 20 |
| Glühkerzenrelais, Saugrohrwiderstand (Diesel) | 6 | 7,5 |
| Vakuumpumpe (TSI) | 7 | 15 |
| Einspritzventile und Relaisspule EKP (MPI und CNG), Ventil für Kraftstoffdosierung (Diesel) | 8 | 10 |
| Sensor Servolenkung | 9 | 7,5 |
| Vref Batterie: Gateway, BDM und BCM | 10 | 7,5 |
| Einspritzmodul Motor, Hauptrelais Motor, ESP | 14 | 7,5 |
| Automatikgetriebe DQ200 und AQ160 | 15 | 30 |
| 50 Diag | 17 | 7,5 |
| Anlasser | 18 | 30 |
| ESP (Pumpe) | 20 | 60 |
| ABS (Pumpe) | 20 | 40 |
| ESP/ABS (Ventile) | 21 | 25 |
| Elektrogebläse TH4 ohne Klimaanlage für Länder mit gemäßigtem Klima | 24 | 30 |
| Elektrogebläse TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 25 | 20 |
| PTC1 | 25 | 40 |
| Elektrogebläse TJ1/TJ4/TJ7/T6P oder TH4/T5I für Länder mit warmem Klima | 26 | 50 |
| Elektrogebläse TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 27 | 30 |
| PTC2 | 27 | 40 |
| PTC3 | 28 | 40 |
Anleitung: Defekte Sicherung beim Seat Ibiza V wechseln
Der Austausch einer defekten Sicherung am Seat Ibiza V lässt sich in der Regel problemlos selbst durchführen: Benötigt werden lediglich eine passende Ersatzsicherung sowie idealerweise eine kleine Kunststoff-Pinzette. Diese befindet sich häufig auf der Innenseite des Deckels für den Sicherungskasten oder liegt größeren Sets mit Ersatzsicherungen bei.
Werbung (Affiliate Link) / Letzte Aktualisierung am 26.06.2026 / Bilder von der Amazon Product Advertising API
- Fahrzeug vorbereiten und Zündung abschalten
Schalte den Motor und die Zündung komplett aus und ziehe den Zündschlüssel ab. Das ist zwingend notwendig, um beim Hantieren an der Elektrik gefährliche Kurzschlüsse oder Fehlermeldungen im System zu vermeiden. Schalte zudem alle elektrischen Verbraucher wie das Abblendlicht, die Klimaanlage oder das Radio manuell aus.
- Den jeweiligen Sicherungskasten öffnen
Um an die Sicherungen im Innenraum zu gelangen, greife die Kunststoffklappe links unterhalb des Lenkrads an der Oberkante und ziehe sie mit einem leichten Ruck nach hinten ab. Beim Sicherungskasten im Motorraum drückst du die seitlichen Plastiklaschen des schwarzen Deckels zusammen. Hebe die Abdeckung anschließend nach oben hin ab und lege sie sicher zur Seite.
- Die defekte Sicherung lokalisieren
Suche die entsprechenden Sicherung anhand der Belegungstabelle oder mithilfe derfahrzeugspezifischen Liste in der Betriebsanleitung. Präge dir die exakte Position des Steckplatzes gut ein, damit du die neue Sicherung später nicht versehentlich in einen falschen, leeren Slot steckst.
- Die Sicherung sicher herausziehen
Nutze für das Herausnehmen der kleinen Sicherung am besten eine Plastik-Pinzette: Greife die betroffene Flachsicherung damit mittig und ziehe sie vorsichtig, aber mit stetigem Zug aus ihrem Steckplatz heraus. Falls dir die Pinzette fehlt, kannst du auch eine schmale Flach- oder Spitzzange verwenden, wobei du behutsam vorgehen musst, um das Plastikgehäuse nicht zu zerdrücken.
- Optische Prüfung auf einen Defekt
Halte die herausgezogene Sicherung gegen das Licht, um das Innere des halbtransparenten Kunststoffgehäuses gut erkennen zu können. Wenn der kleine, U-förmige Metalldraht in der Mitte sichtbar durchtrennt ist oder dunkle Schmauchspuren aufweist, ist die Sicherung defekt. Ist der Draht hingegen durchgehend intakt, liegt der Fehler wahrscheinlich an anderer Stelle.
- Eine neue Sicherung korrekt einsetzen
Stecke eine intakte Ersatzsicherung mit der gleichen Amperezahl und Farbe in den freigewordenen Steckplatz. Es ist absolut tabu, eine stärkere Sicherung (z. B. 30A statt 15A) einzusetzen, weil dies den Kabelbaum überlasten und im schlimmsten Fall zu einem Kabelbrand führen kann. Drücke die neue Sicherung mit den Fingern fest, bis sie bündig mit den benachbarten Sicherungen abschließt.
- Funktionstest und Abschluss der Arbeiten
Schalte die Zündung wieder ein und überprüfe sofort, ob das zuvor defekte Bauteil wieder funktioniert. Ist der Test erfolgreich, kannst du die jeweilige Kunststoffabdeckung im Innen- oder Motorraum wieder aufsetzen und hörbar einrasten lassen. Achte dabei im Motorraum ganz besonders darauf, dass der Deckel rundum dicht abschließt, damit bei Regen oder in der Waschanlage keine Feuchtigkeit in die Elektrik eindringen kann.
Sicherung beim Seat defekt? Ein wichtiger Hinweis zum Schluss
Eine Sicherung brennt nie ohne Grund durch, denn sie ist ein Schutzmechanismus. Wenn der Stromfluss aufgrund eines Defekts oder Kurzschlusses zu hoch wird, opfert sich die Sicherung, um teure Steuergeräte oder sogar einen Fahrzeugbrand zu verhindern.
Sollte die neue Sicherung sofort nach dem Einschalten der Zündung also erneut durchbrennen, liegt wahrscheinlich ein aktiver Kurzschluss im System (etwa durch ein aufgescheuertes Kabel) vor. In diesem Fall solltest du besser eine Fachwerkstatt aufsuchen, um Hilfe zu bekommen.
