Ein defekter 12-Volt-Anschluss, ein Radio ohne Funktion oder Scheibenwischer, die nicht mehr wollen? In vielen Fällen steckt kein größerer Defekt dahinter, sondern eine kaputte Sicherung. In dieser Anleitung erfährst du, wo sich der Sicherungskasten des Seat Ibiza IV (Baujahr 2008 bis 2017, Typ 6J/6P) befindet und welche Sicherungen die einzelnen Stromkreise absichern.
Allgemeines zur Sicherungsbelegung beim Seat Ibiza IV
Bevor du mit der Fehlersuche beginnst, solltest du wissen, dass für den Seat Ibiza IV (Typ 6J/6P, Bauzeit 2008 bis 2017) kein einheitlicher Sicherungsplan existiert, der für jedes Modell gleichermaßen gilt. Ausschlaggebend sind Baujahr, Motorisierung sowie die Ausstattungslinie.
Die fünfte Generation des kleinen Spaniers basiert auf der VW-PQ25/A05-Plattform, die beispielsweise beim VW Polo zur Anwendung kommt. Dennoch kann die tatsächliche Belegung der einzelnen Sicherungen unterschiedlich ausfallen. Vor allem bei Fahrzeugen mit zusätzlicher Komfortausstattung oder elektrischen Extras können Abweichungen auftreten.
Im Zweifel ist deshalb immer ein Blick in das jeweilige Handbuch des betroffenen Fahrzeugs zu werfen, bevor eine Sicherung ersetzt wird. Die folgenden Angaben geben eine Orientierung für die häufigsten Sicherungsbelegungen des Seat Ibiza IV. Sie stellen jedoch keinen Ersatz für die individuelle Sicherungstabelle des entsprechenden Fahrzeugs dar.
Hinweis: Trotz sorgfältiger Recherche können Änderungen oder Unterschiede zwischen einzelnen Fahrzeugausführungen nicht ausgeschlossen werden. Vor dem Austausch ist immer zu prüfen, welche Sicherung tatsächlich vorgesehen ist. Eine defekte Sicherung darf ausschließlich durch ein Ersatzteil mit gleicher Bauart und identischer Stromstärke (Ampere) ersetzt werden.
Wo ist der Sicherungskasten beim Seat Ibiza IV zu finden?
Die vierte Generation des Seat Ibiza (2008 bis 2017) verfügt typischerweise über zwei getrennte Sicherungskästen: Einer befindet sich im Innenraum, auf der Fahrerseite, links unter dem Lenkrad hinter einer Verkleidung. Der zweite ist im Motorraum zu finden, im Bereich der Fahrzeugbatterie, ebenfalls durch eine Abdeckung geschützt. Dahinter verstecken sich die bunten Flachsicherungen.
Jede Kfz-Sicherung (hier weitere Informationen!) besitzt eine fest definierte Farbe, die den jeweiligen Nennstrom kennzeichnet. Dadurch lässt sich auf einen Blick erkennen, welche Stromstärke verbaut ist: Rot steht für 10 Ampere, Blau für 15 Ampere und Gelb für 20 Ampere. Beim Ersetzen einer defekten Sicherung darf ausschließlich eine Sicherung mit identischem Amperewert eingesetzt werden. Andernfalls drohen Schäden an der Fahrzeugelektrik.
Werbung (Affiliate Link) / Letzte Aktualisierung am 21.09.2026 / Bilder von der Amazon Product Advertising API
Sicherungskasten beim Seat Ibiza IV (6J, 2008 bis 2015)
Beim Seat Ibiza IV (6J, Bauzeitraum 2008 bis 2015) sind die Sicherungen ein wichtiger Bestandteil der Bordelektrik und schützen die einzelnen Stromkreise vor Schäden durch Überlastung oder Kurzschlüsse. Die Sicherungseinheiten wurden entsprechend der damaligen Konzernarchitektur aufgebaut und unterscheiden sich in Aufbau und Zuordnung von späteren Ibiza-Modellen.
Sicherungsbelegung (Innenraum) beim Seat Ibiza IV (6J, 2008 bis 2015)
Beim Seat Ibiza IV (6J, von 2008 bis 2015) werden die verschiedenen Stromkreise vor allem über einen zentralen Sicherungskasten im Innenraum abgesichert, beispielsweise elektrische Fensterheber, die Zentralverriegelung, Beleuchtungssysteme und Teile der Klimaanlage, aber auch Sicherungen für den Betrieb des Motors.
| Funktion | Nummer | Ampere |
|---|---|---|
| Servolenkung, Motorbetrieb | 1 | 7,5 |
| Kombiinstrument, Heizung, Klimaanlage, Climatronic, Elektrochromer Spiegel, Navigationsgerät, Druckschalter Klimaanlage, Gebläse Klimaanlage, Kisi | 2 | 10 |
| Steuergerät Benzinmotor, Luftmassenmesser, Steuergerät Dieselmotor, Relaisspulen, Motorbetrieb | 3 | 5 |
| Schalter ABS / ESP (Drehsensor) | 4 | 10 |
| Rückfahrlicht Heizungsdüse | 5 | 10 |
| Diagnose | 6 | 10 |
| Spannungsversorgung AIRBAG | 7 | 5 |
| Funktion Benzinmotor / Zusatzpumpe Biturbo | 8 | 10 |
| Pumpe Waschanlage | 9 | 10 |
| GRA (Geschwindigkeitsregelanlage) / Kupplung (Benzin) / Bremsen (alle) | 10 | 5 |
| Automatikgetriebe | 12 | 10 |
| Coming-Home | 13 | 5 |
| AFS-Scheinwerfer, links | 14 | 15 |
| AFS-Scheinwerfer, rechts | 15 | 15 |
| Steuergerät AFS-Scheinwerfer | 16 | 15 |
| Kennzeichenbeleuchtung + Dimmer + Kontrollleuchte Standlicht | 17 | 5 |
| Leuchtweitenregler | 18 | 5 |
| Elektroniksteuergerät | 19 | 5 |
| Blinker | 20 | 15 |
| Lichtschalter | 21 | 10 |
| Elektroniksteuergerät | 22 | 5 |
| Einspritzmodul Motor | 23 | 5 |
| Handschuhfachbeleuchtung, Gepäckraumbeleuchtung, Innenraumbeleuchtung | 24 | 10 |
| Einparkhilfe | 25 | 20 |
| Anhängerkupplung | 26 | |
| Steckdose 12 V / Zigarettenanzünder | 27 | 15 |
| Lambdasonde | 28 | 10 |
| Spannungsversorgung Motor | 29 | 20 |
| Betrieb Benzinmotor | 30 | 10 |
| Betrieb Benzinmotor / Vorglühkerzen / Relaisspule / Elektrolüfter Biturbo-Motor | 31 | 10 |
| Steuergerät Dieselmotor | 32 | 15 |
| Stromversorgung Schalter Kupplung Heizung | 33 | 5 |
| Kraftstoffvorratsgeber / Kraftstoffförderung Biturbo-Motor | 34 | 15 |
| Steuergerät Benzinmotor | 35 | 15 |
| Fernlicht rechts | 36 | 10 |
| Fernlicht links | 37 | 10 |
| Abschaltung Stromverbrauch beim Anlassen | 38 | 15 |
| Heckscheibenwischer | 39 | 10 |
| Elektrischer Außenspiegel | 40 | 15 |
| Motor Elektrolüfter (Heizung / halbautomatische Klimaanlage / Climatronic) | 41 | 25 |
| Signalhorn | 42 | 20 |
| Kombiinstrument / Diagnose | 43 | 5 |
| Scheibenwischer | 44 | 20 |
| Heckscheibenbeheizung | 45 | 20 |
| Radio / Telefon VDA / Bluetooth / Schalter an Lenksäule | 46 | 20 |
| Climatronic / Klimaanlage | 47 | 5 |
| Steuergerät Zentralverriegelungizungen | 48 | 15 |
| Fensterheber vorne | 49 | 30 |
| Fensterheber hinten | 50 | 30 |
| Spiegelheizung | 51 | 5 |
| Alarmanlage / Sensor Innenraumüberwachung | 52 | 15 |
| Kraftstoffvorrats-Anzeige TF3 | 53 | 15 |
| Rückfahrlicht für Automatikgetriebe | 54 | 15 |
| Zündtrafo | 55 | 15 |
| Kraftstoffvorratsgeber Biturbo | 56 | 15 |
| Abblendlicht rechts | 57 | 15 |
| Abblendlicht links | 58 | 15 |
| Elektrische Luftzusatzheizung | PTC 1 | 40 |
| Elektrische Luftzusatzheizung | PTC 2 | 40 |
| Elektrische Luftzusatzheizung | PTC 3 | 40 |
| Abblendlicht links | AUX1 1 | 15 |
| Abblendlicht rechts | AUX1 2 | 15 |
| Wählhebel Automatikgetriebe | AUX1 3 | |
| Panoramadach | AUX2 1 | 20 |
| Regensensor | AUX2 2 | 5 |
| Pumpe für Scheinwerfer-Waschanlage | AUX2 3 | 20 |
Gut zu wissen: Eine ausgefallene 12-Volt-Buchse ist häufig auf angeschlossenes Zubehör zurückzuführen. Besonders einfache USB-Adapter oder defekte Kabel können Fehler im Stromkreis verursachen, sodass die Sicherung zum Schutz der Elektrik abschaltet. Entferne deshalb zunächst den Verbraucher und prüfe anschließend, ob die Sicherung der Steckdose beschädigt ist.
Sicherungsbelegung (Motorraum) beim Seat Ibiza IV (6J, 2008 bis 2015)
Zusätzlich zum zentralen Sicherungskasten im Innenraum besitzt die erste Baureihe des Seat Ibiza IV noch einige Sicherungen unter der Motorhaube, genauer gesagt im Bereich der Batterie. Dort befinden sich leistungsstärkere Sicherungen, die wichtige elektrische Verbraucher versorgen. Weil in diesem Bereich auch fahrrelevante Systeme abgesichert sind, ist etwas Fachwissen ratsam.
| Funktion (Metallsicherungen*) | Nummer | Ampere |
|---|---|---|
| Generator | 1 | 150 |
| Innenbeleuchtung des Fahrzeugs | 2 | 110 |
| Lenkhilfepumpe | 3 | 50 |
| Steuergerät ABS | 4 | 40 |
| Lüfter Heizung bzw. Klimalüfter | 5 | 40 |
| Glühkerzen (Diesel) bzw. Steuergerät Automatikgetriebe | 6 | 50 |
| *können nur von einem SEAT-Betrieb ausgewechselt werden. |
| Funktion (Nichtmetallische Sicherungen) | Nummer | Ampere |
|---|---|---|
| Steuergerät ABS | 1 | 25 |
| Elektrogebläse Heizung bzw. Lüfter Klimaanlage | 2 | 30 |
| Lüfter Klimaanlage | 3 | 5 |
| Steuergerät ABS | 4 | 10 |
| Elektroniksteuergerät | 5 | 5 |
| Einspritzmodul | 6 | 5 |
Sicherungskasten beim Seat Ibiza IV (6P, 2015 bis 2017)
Mit der Modellpflege des Seat Ibiza IV im Jahr 2015 wurde nicht nur das Fahrzeug technisch und optisch überarbeitet, auch die Elektrik erhielt einige Anpassungen. Fahrzeuge ab diesem Zeitpunkt tragen die interne Bezeichnung 6P, während die zuvor gebauten Modelle als „6J“ geführt sind. Dadurch unterscheiden sich je nach Ausführung auch einzelne Sicherungsbelegungen.
Die nachfolgende Übersicht orientiert sich an den am weitesten verbreiteten Ausführungen des Seat Ibiza 6P (ab Modelljahr 2015). Weil Seat die Sicherungsbelegung abhängig von Baujahr, Motorisierung und Ausstattung mehrfach angepasst hat, können einzelne Positionen abweichen. Für eine eindeutige Zuordnung ist daher im Idealfall die zugehörige Betriebsanleitung zu nutzen.
Sicherungsbelegung (Innenraum) beim Seat Ibiza IV (6P, 2015 bis 2017)
Für die Absicherung setzt der Seat Ibiza IV (6P) auf zwei getrennte Sicherungskästen: Der Sicherungskasten im Innenraum ist vor allem für Komfort- und Elektronikfunktionen zuständig. Je nach Fahrzeugausstattung schützt er unter anderem die elektrischen Fensterheber, die Zentralverriegelung sowie Innenbeleuchtung und die Klimaanlage.
| Funktion | Nummer | Ampere |
|---|---|---|
| Beleuchtung links | 1 | 40 |
| Zentralverriegelung | 2 | 40 |
| Power C63 (30 Power) | 3 | 30 |
| Relais PTC (Motor Vorwärmung) | 4 | 50 |
| Steckverbindung A-Säule links Pin 22 (Motor Fensterheber Fahrerseite) | 5 | 30 |
| Motor Fensterheber hinten links | 6 | 30 |
| Hupe | 7 | 20 |
| Panoramadach | 9 | 30 |
| Aktive Radaufhängung | 10 | 7,5 |
| Relais Scheinwerferreinigungsanlage | 11 | 30 |
| MIB-Anzeigeeinheit | 12 | 5 |
| (RL-15) Versorgung SIDO Kl.15 (Eingänge 29 und 55) | 13 | 30 |
| Abzug Zündschlüssel, Diagnose, Fernlichthebel (Lichthupe), Stand-/Abblendlicht einschalten (Lichtschalter) | 14 | 7,5 |
| Klima-Steuergerät (Versorgung) | 15 | 7,5 |
| Wählhebel automatisches Getriebe | 15 | 7,5 |
| Kombiinstrument | 16 | 5 |
| Sensor DWA, Alarmsignal | 17 | 7,5 |
| Dualpumpe Frontscheibenwaschanlage | 23 | 7,5 |
| Motor Heizgerät, Steuergerät Heizung (Versorgung) | 24 | 30 |
| Relais 12V-Steckdose | 26 | 20 |
| Heckwischermotor | 27 | 15 |
| Zigarettenanzünder | 28 | 20 |
| Airbag-Steuergerät, Kontrollleuchte Airbag-Abschaltung | 29 | 10 |
| Rückwärtsgang, Joystick Spiegelverstellung, RKA, Sitzheizungsschalter, Druck Klimaanlage, Steuergeräte Heizung/Klimaanlage (Versorgung), Elektrochrom Spiegel, PDC Steuergerät, Einschalten Nebelscheinwerfer, Nebelschlussleuchten (Lichtschalter) | 30 | 7,5 |
| Kraftstoffanzeige | 31 | 5 |
| AFS-Scheinwerfer, Scheinwerfereinstellung (Signal und Regler), LWR-SG, Eigendiagnose, Fernlichthebel (Einschalten), Dimmer Ambiente-Licht (Scheinwerfereinstellung) | 32 | 7,5 |
| Relais Start-Stopp, Sensor Kupplung | 33 | 5 |
| Beheizte Waschdüsen | 34 | 5 |
| Versorgung Steuergerät Soundaktor, Versorgung GRA, Versorgung Steuergerät Kühlerlüfter | 35 | 5 |
| Sitzheizungen | 36 | 10 |
| Diagnose Zusatzeingang | 37 | 10 |
| Versorgung A/66 Leuchten rechts | 38 | 40 |
| ABS Pumpe (Batterie hinten) | 39 | 40 |
| Heckscheibenbeheizung | 41 | 30 |
| Fensterheber Beifahrertür | 42 | 30 |
| Fensterheber hinten rechts | 43 | 30 |
| Rückfahrkamera | 44 | 10 |
| Versorgung Frontscheibenwischerhebel, Eigendiagnose | 45 | 10 |
| ABS Ventil (Batterie hinten) | 47 | 25 |
| Relais EKP TDI (Versorgung Kraftstoffpumpe) | 49 | 30 |
| Relais EKP MPI (Versorgung Kraftstoffpumpe) | 49 | 20 |
| Steuergerät Anzeige Pumpe TFSI | 49 | 15 |
| Radio Multimedia (Versorgung) | 50 | 20 |
| Beheizbare Außenspiegel | 51 | 10 |
| Regensensor | 53 | 5 |
| 30 ZAS (Zündschalter) | 54 | 5 |
| Sitzheizungen | 55 | 10 |
Praxis-Tipp: Zubehör für die 12-Volt-Steckdose kann die Fahrzeugelektrik unnötig belasten. Vor allem günstige USB-Ladegeräte oder defekte Anschlusskabel verursachen häufig Kurzschlüsse, wodurch die Sicherung auslöst. Funktioniert die Steckdose nicht mehr, solltest du zunächst das angeschlossene Gerät entfernen und anschließend die entsprechende Sicherung überprüfen.
Das könnte dich interessieren
Auto riecht verbrannt? Ursachen, Maßnahmen & Lösungen

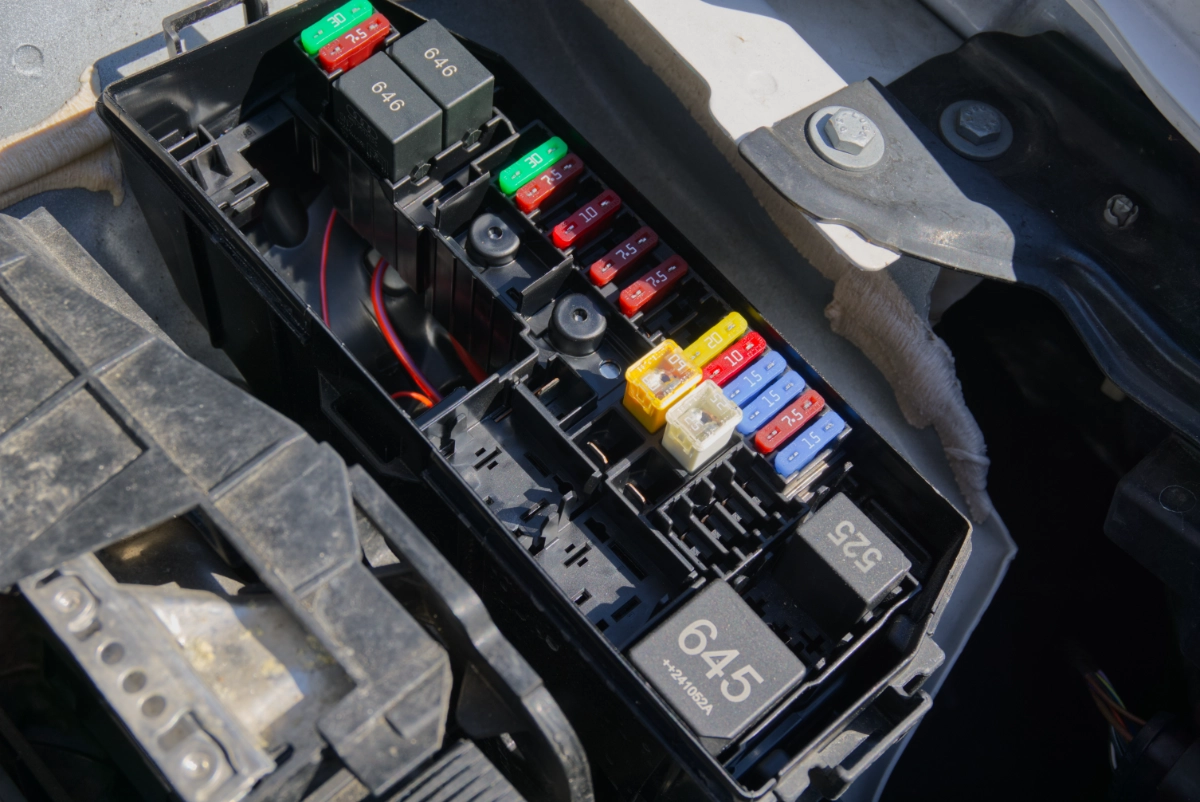

Sicherungsbelegung (Motorraum) beim Seat Ibiza IV (6P, 2015 bis 2017)
Neben den Sicherungen im Innenraum verfügt der Seat Ibiza IV (6P) auch über einen Sicherungskasten im Motorraum. Dieser enthält Sicherungen mit höherer Strombelastbarkeit sowie verschiedenen Relais‘. Da hier unter anderem auch Systeme rund um den Antrieb und die Fahrzeugtechnik abgesichert sind, ist besondere Vorsicht geboten.
| Funktion | Nummer | Ampere |
|---|---|---|
| Elektrolüfter, Kondensator | 1 | 40 |
| Elektrolüfter TK8, Kondensator | 1 | 50 |
| Glühkerzen | 2 | 50 |
| ABS Pumpe | 3 | 40 |
| EMBOX2-13 (TA8) | 3 | 20 |
| Vorwärmung PTC Phase 2 | 4 | 40 |
| Vorwärmung PTC Phase 3 | 5 | 40 |
| BDM, 30 ReF | 6 | 5 |
| MSG (KL30) | 7 | 7,5 |
| Scheibenwischer | 8 | 30 |
| Steuergerät automatisches Getriebe, Steuergerät AQ 160 | 9 | 30 |
| ABS Ventil | 10 | 25 |
| EMBOX2-11 (TA8) | 11 | 5 |
| Vakuumpumpe Motor | 11 | 20 |
| Einspritzventile | 12 | 10 |
| Diesel-Dosierpumpe TDI, Sensor Abgastemperatur TA8 | 12 | 10 |
| Sensor Servolenkung | 13 | 5 |
| Wasserpumpen Temperatur hoch/niedrig, Anzeige (Relais EKP) | 14 | 10 |
| 50 Eigendiagnose Motor-Steuergeräte | 15 | 5 |
| Anlasser | 16 | 30 |
| Motor-Steuergeräte (MSG KL87) | 17 | 20 |
| Relais PTC, Sensor TOG, Motorventile, Elektrolüfter PWM | 18 | 10 |
| Lambdasonden | 19 | 15 |
| Relais Glühkerzen, Heizrohr | 20 | 5 |
| Zündspulen | 20 | 20 |
| Vorverkabelung Motor (Wasserpumpe, variable Ventilsteuerung, Magnetventil Aktivkohlefilter, Druckventil, Sekundärluft-Einlassventil) | 20 | 10 |
So geht’s: Kaputte Sicherung beim Seat Ibiza IV austauschen
Der Wechsel einer defekten Sicherung am Seat Ibiza IV ist mit wenigen Handgriffen erledigt und erfordert in den meisten Fällen kein Werkstattwissen. Alles, was du benötigst, ist eine Sicherung mit der richtigen Amperezahl sowie eine Sicherungszange oder eine kleine Kunststoffpinzette. Diese liegt häufig dem Sortiment an Ersatzsicherungen bei oder befindet sich direkt im Sicherungskasten.
Werbung (Affiliate Link) / Letzte Aktualisierung am 21.09.2026 / Bilder von der Amazon Product Advertising API
- Fahrzeug sichern und Zündung ausschalten
Bevor du mit der Arbeit beginnst, sollte das Fahrzeug vollständig ausgeschaltet sein. Stelle den Motor ab, schalte die Zündung aus und entferne gegebenenfalls den Zündschlüssel. Zusätzlich empfiehlt es sich, sämtliche elektrischen Verbraucher wie Licht, Radio oder Klimaanlage auszuschalten.
- Sicherungskasten öffnen
Beim Seat Ibiza IV befinden sich die Sicherungen je nach Ausstattung in zwei Bereichen: Der Zugang zum Innenraum-Sicherungskasten erfolgt über die Abdeckung auf der Fahrerseite am Armaturenbrett. Diese lässt sich vorsichtig aus den Halterungen lösen. Der Sicherungskasten im Motorraum ist durch eine Kunststoffabdeckung mit zwei Verriegelungen geschützt.
- Defekte Sicherung finden
Welche Sicherung für den ausgefallenen Verbraucher zuständig ist, entnimmst du am besten der Sicherungsübersicht des jeweiligen Fahrzeugs. Vergleiche die Position sorgfältig, bevor du eine Sicherung entfernst. So vermeidest du, versehentlich die falsche Sicherung zu ziehen oder einen unbenutzten Steckplatz zu verändern.
- Kaputte Sicherung herausziehen
Zum Ausbau eignet sich ein kleiner Sicherungsabzieher oder eine Kunststoffpinzette. Greife die Flachsicherung möglichst mittig und ziehe sie gerade aus dem Steckplatz heraus. Falls kein passendes Werkzeug vorhanden ist, kann vorsichtig eine schmale Zange verwendet werden. Dabei ist jedoch darauf zu achten, das Kunststoffgehäuse nicht zu beschädigen.
- Sicherung auf Schäden überprüfen
Eine defekte Sicherung lässt sich häufig bereits optisch erkennen. Halte die ausgebaute Sicherung gegen das Licht und kontrolliere den feinen Metallbügel im Inneren. Ist dieser unterbrochen oder sind dunkle Verfärbungen sichtbar, hat die Sicherung ausgelöst und muss ersetzt werden. Ist der Draht unbeschädigt, ist die Ursache des Problems an anderer Stelle zu suchen. - Ersatzsicherung einsetzen
Ersetze die defekte Sicherung ausschließlich durch ein Modell mit dem gleichen Amperewert. Die Farbe der Sicherung dient dabei als zusätzliche Orientierung. Eine Sicherung mit höherer Stromstärke einzubauen, ist nicht zulässig, weil dadurch die elektrische Anlage und insbesondere die Leitungen überlastet werden können. Drücke die neue Sicherung vorsichtig in den freien Steckplatz, bis sie vollständig sitzt und auf gleicher Höhe mit den umliegenden Sicherungen ist. - Funktion prüfen und Sicherungkasten verschließen
Nach dem Einsetzen der neuen Sicherung schaltest du die Zündung wieder ein und kontrollierst, ob der zuvor ausgefallene Verbraucher wieder arbeitet. Funktioniert alles wie vorgesehen, kannst du die Abdeckungen wieder montieren. Achte beim Sicherungskasten im Motorraum darauf, dass der Deckel korrekt eingerastet ist und vollständig abdichtet. Nur so bleibt die Elektrik zuverlässig vor Feuchtigkeit und Verschmutzung geschützt.
Was tun, wenn die neue Sicherung erneut durchbrennt?
Eine durchgebrannte Sicherung ist in der Regel nicht die eigentliche Ursache eines Problems, sondern ein Hinweis darauf, dass im betreffenden Stromkreis eine Unregelmäßigkeit aufgetreten ist. Die Sicherung dient als Schutz und unterbricht den Stromfluss, sobald die entsprechende Belastungsgrenze überschritten wird. Dadurch werden empfindliche elektronische Komponenten geschützt und das Risiko von Schäden an der Fahrzeugverkabelung reduziert.
Fällt eine neu eingesetzte Sicherung direkt nach dem Einschalten der Zündung wieder aus, deutet dies in der Regel auf einen weiterhin bestehenden Fehler hin. Mögliche Ursachen können beispielsweise ein Kurzschluss, ein beschädigtes Kabel oder defekte elektrische Verbraucher sein.
In einem solchen Fall solltest du nicht mehrfach weitere Sicherungen einsetzen, in der Hoffnung, dass es irgendwann hält, sondern die Ursache gezielt prüfen lassen. Eine professionelle Diagnose in der Werkstatt kann helfen, den Fehler im entsprechenden Stromkreis sicher zu finden und Folgeschäden an der Fahrzeugelektrik und sogar einen Fahrzeugbrand zu vermeiden.
